| KARMOD ÇELİK EV TEKNİK ÖZELLİKLERİ | ||
|---|---|---|
| DEPREM ŞARTLARI | Etkin yer ivmesi katsayısı :Ao=0,40 (1.derece deprem bölgesi) | |
| İKLİM ŞARTLARI | 1. 2. 3.İklim bölgesi baz alınarak üretim yapılmaktadır. | |
| KAR YÜKÜ DEĞERİ | 80 Kg/m2 (Montaj yerine göre değişmektedir) | |
| RÜZGAR HIZI DEĞERİ | 102 km/saat | |
| CEPHE ISI İLETİM (U) DEĞERİ | 0,37 W/m² K | |
| ÇATI ISI İLETİM (U) DEĞERİ | 0,42 W/m² K | |
| HAFİF ÇELİK MALZEME | Erdemir 1311 ,(ST-37 ) Standart DIN EN 10147-00 ,çinko kaplanarak galvanize edilmiş çelik kullanılmaktadır. | |
| CAM YÜNÜ | DIN 4120 standardına göre 14 Kg/m3 | |
| ŞASE YÜK KAP. | 200 kg/m² (iki katlı binalar için) (T.S 498'e göre hesaplanmaktadır) | |
| SAC MALZEMESİ | 0,45 mm Elektro statik boyalı galvaniz sac RALL 9002 | |
| DUVAR | ||
| DUVAR KARKASI | 84 mm kalınlığında proje ve statik hesaba uygun kesitte, dikmeler ve kayıtlar ile duvarlar üretilmektedir. | |
| DIŞ DUVAR KARKAS KALINLIĞI | Standart olarak 84 mm kalınlığın üretilmektedir. Müşteri isteğine göre 50 mm ile 300 mm arasında değişiklik gösterebilir . | |

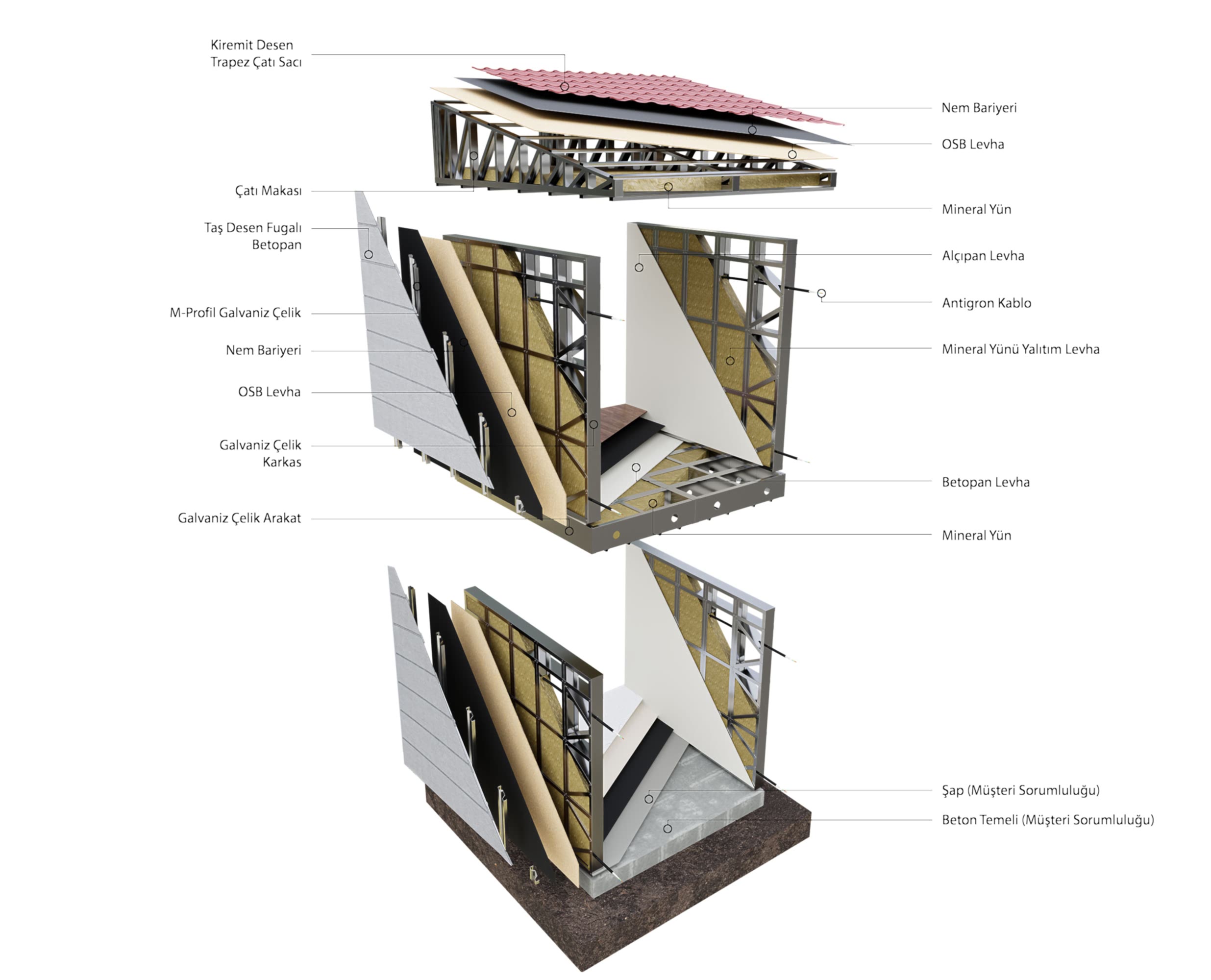

| DIŞ DUVAR TOPLAM KALINLIĞI | Alçıpan + Hafif Çelik Karkas + Osb + Nem Bariyeri + M profil + Ders betopanı + Kaplama betopanı 150 mm dir | |
| Yükseklik ( h ) | Standart 2500 mm dir . Müşteri isteğine göre değişiklik gösterebilir. | |
| DIŞ YÜZEY KAPLAMASI | 84mm Hafif Çelik karkas üzerine ; 2440x1220x11mm OSB ( (Oriented Strand Board) Nem Bariyeri ( %100 su ve buhar geçirimsiz örtüdür. ) M Profil ( 0,50mm 25x80x25mm ) 8mm Derz Betopanı (Yanmaz, sudan etkilenmez, A1 sınıfı, Presle güçlendirilmiş) 10mm-12mm Taş desenli - Ahşap desenli Betopan (Yanmaz, sudan etkilenmez, A1 sınıfı, Presle güçlendirilmiş) | |
| İÇ YÜZEY KAPLAMASI | Kuru Hacimlerde - 12,5 mm+12,5 mm Standart (Fx) Beyaz Alçı Levha Islak Hacimlerde - 12,5 mm+12,5 mm Su Dayanımlı (Wr) Yeşil Alçı Levha | |
| BİRLEŞİM | Tüm çelik aksamı kaynaksız sistem üretilerek, vida ve civatalar ile yapılmaktadır. | |
| BAĞLANTI APARATLARI | M8 Cıvata ve Somun kullanılmaktadır . | m6-m10 cıvata |
| YALITIM | 80mm kalınlığında MİNERAL yün kullanılmaktadır. İklim bölgelerine göre müşteri isteğine bağlı olarak taşyünü de uygulanabilir. | |
| YALITIM MALZEMESİ | 80x1200mm kalınlığında MİNERAL yün kullanılmaktadır. İklim bölgelerine göre müşteri isteğine bağlı olarak taşyünü de uygulanabilir. 80 mm (± 1mm) kalınlığında Taşyünü (40 kg/m³),(±%5) | |
| İÇ VE DIŞ CEPHE BOYASI | İç Cephe : Alçıpanlar arası file ve alçı sıva uygulama ile estetik görüntü sağlanır . Su bazlı boya ile çift kat boya uygulaması yapılır . Dış Cephe : Kaplama malzemesi birleşim bölgelerine mastik uygulanır . Dış cephe boyasında çift kat akrilik esaslı boya uygulanır . | |
| DIŞ CEPHE KAPLAMA VE BOYA | Çelik karkas üzerine 11 mm kalınlığında OSB kaplaması ve üzerine nem bariyeri serilir. Üzerine taş desenli, ahşap desenli, fugalı yada yalıpan kaplaması yapılabilir. Akrilik esaslı dış cephe boyası uygulanır. | |
| İÇ CEPHE KAPLAMA VE BOYA | Özel duvar sistemi ile birlikte alçıpanlar arası file ve alçı sıva uygulanarak estetik görünüm sağlanır. Duvar kaplaması olarak 12,5 mm kalınlığında alçıpan (isteğe bağlı olarak yangına dayanımı yüksek pembe alçıpan) levha kullanılır.Islak mekanlarda 12,5 mm kalınlığında yeşil alçıpan levha kullanılır.Alçı çekilerek su bazlı boya ile boyanır. İsteğe bağlı olarak iç duvarlarda çift kat alçıpan uygulanabilmektedir. | |
| ÇATI | ||
| ÇATI SİSTEMİ | Çatı eğimi bölgenin iklim özelliğine göre %20 - %30'dan başlayarak Beşik Çatı veya Kırma Çatı sistemleri kullanılmaktadır. | |
| MAKAS KONSTRÜKSÜYONU | Soğuk şekillendirilmiş galvanizli sacdan özel olarak dizayn edilen profillerinden oluşmaktadır. Birleşimler kaynak kullanılmadan cıvata ve vida ile yapılmaktadır | |
| SACAK | Tüm cephelerde 256 mm genişliktedir. Müşteri isteğine göre değiştirilebilir . | 200 mm |
| MAKAS KONSTRÜKSÜYONU | Soğuk şekillendirilmiş galvaniz sacdan civata ve somun bağlantısı ile yapılmaktadır. | |
| DERE | Metal dere kullanılmakatadır. | |
| YAĞMUR OLUĞU | Metal dere ve metal iniş kullanılmaktadır . | |
| ÇATI KAPLAMA | Çatı kaplaması olarak galvanizli metal aşıklar üzerine Amerikan OSB ve nem bariyeri uygulanarak, boyalı galvaniz kiremit desen sac ve bunun üzerine su sızdırmalarını önleyecek şekilde vidalanarak yapılmaktadır. | |
| TAVAN KAPLAMALARI | ||
| YALITIM | Asma tavan alçıpanı üzerine 80 mm kalınlığında (14kg/m³) cam yünü serilir. İklim bölgelerine göre müşteri isteğine bağlı olarak çift kat mineral yünü yada taş yünü uygulanabilir. | |
| YALITIM | Asma tavan alçıpanı üzerine 80 mm kalınlığında (14kg/m³) mineral yün serilir. İklim bölgelerine göre müşteri isteğine bağlı olarak çift kat cam yünü yada taş yünü uygulanabilir. | |
| KAPLAMA | Tavan kaplaması olarak 12.5 mm kalınlığında alçıpan levha kullanılır. Islak mekanların tavanlarında 12.5 mm kalınlığında yeşil alçıpan levha kullanılır. | |
| KAPLAMA | Kuru Hacimlerde - 12,5 mm+12,5 mm Standart (Fx) Beyaz Alçı Levha Islak Hacimlerde - 12,5 mm+12,5 mm Su Dayanımlı (Wr) Yeşil Alçı Levha | |
| KAPILAR | ||
| DIŞ KAPI | 90x200 cm ölçülerinde çelik kapıdır. Dış kapılarda silindirik özellikli TSE belgeli kilitler kullanılmaktadır. | |
| DIŞ KAPI | Ölçü : 860x1960 mm Kapı :Mobilyalı Çelik Kapı ( Paslanmaz ) Kapı Kasası : 1,5mm Galvaniz Saç ( Fırın Boyalı ) Silindirik özellikli TSE belgeli kilitler kullanılır . | |
| İÇ KAPILAR | İç kapılar 80x200 ölçülerinde paslanmaz galvaniz sac kasalı, Kirli Beyaz renkte ahşap panel kaplıdır. Opsiyonel olarak Alüminyum ve PVC kapılar müşteri tercihli uygulamalarımızdır.İç kapılarda gömme özellikli TSE belgeli kilitler kullanılmaktadır. Müşteri isteğine bağlı olarak ahşap kapı kasası uygulamamız bulunmaktadır. | hafif çelik yapılarda kapı kasaları ahşap kullanılmaktadır |
| İÇ KAPILAR | Ölçü: 860x1960 mm Kapı : Amerakin Panel - Beyaz Kapı Kasası : Ahşap Pervaz Kasalı - Beyaz Gömme Özellikli TSE belgeli kilitler kullanılır Opsiyonel olarak Alüminyum ve PVC kapılar müşteri tercihlerine göre uygulmaktadır . | |
| PENCERELER | ||
| PENCERE DOĞRAMALARI | TSE belgeli beyaz PVC pencere kullanılmaktadır. İsteğe bağlı olarak; Alüminyum doğrama farklı renklı ve dokulu PVC doğrama pencere uygulanabilir. Pencere ve vasistas çevrelerine cephe paneli levhalardan söve monte edilmektedir. | |
| CAM | Kullanılan camların tamamı çift cam olup ; 4+12+4 mmdır. Vasistaslar buzlu cam olarak kullanılmaktadır | |
| Sipariş verilirken kapı ve pencere konumları ve ölçüleri mutlaka projede belirtilmelidir. Alümniyum ve renkli doğramalarda termin süresi uzundur. | ||
| MERDİVENLER | ||
| Roolform makinelerinde galvaniz sacdan imal edilen özel şekillendirilmiş çelik iskelet kaynaksız vidalı sistemle monte edilmektedir. Basamaklar ahşap kaplama ve rıhtları açıktır.Korkuluk dekoratif Aluminyum küpeşteden imal edilir. Opsiyonel olarak komple ahşap yapılabilir. Dış Merdivenler saçtan yapılır. | ||
| Roolform makinelerinde galvaniz sacdan imal edilen özel şekillendirilmiş çelik iskelet kaynaksız vidalı sistemle monte edilmektedir.( Basamaklar Müşteriye aittir ) Dış mekanlarda baklavalı saç - Siyah Boyalı . | ||
| BOYALAR | ||
| DIŞ CEPHE BOYASI | Dış metal yüzeyleri çift kat astar, çift kat sentetik yağlı boya ile boyanır. Dış cephe paneleri ile montaj edilen panel yüzeyleri akrilik dış cephe boyası ile boyanır. Dış duvar birleşim detaylarına mastik çekilmektedir.Yapılarımızda TSE belgeli boya ürünleri kullanılmaktadır. | |
| İÇ CEPHE BOYASI | İç, cephe paneli olarak montaj edilen panel yüzeyleri ve tavan alçıpan yüzeyleri plastik boya ile boyanır.Yapılarımızda TSE belgeli boya ürünleri kullanılmaktadır. | |
| DİĞER | Makas,aşık,panel karkası vb. profillerimiz kaynaksız teknoloji galvaniz saçtan imal edildiğinden astarsız ve boyanmamıştır. | |
| ELEKTRİK TESİSATI (SIVA ALTI) | ||
| TESİSAT | Elektrik tesisatı karkas içerisinden geçirilerek sıva altı döşenir. Tesisattaki tüm malzemeler TSE belgelidir. Sayaç, topraklama çubuğu montajı, aydınlatma armatürleri temini- montajı ve bina dışı bağlantıları müşteri tarafından yapılmaktadır. | |
| SIHHI TESİSAT (SIVA ALTI) | ||
| TESİSAT | Sıva Altı uygulanmaktadır. Temiz su boruları PPRC ve pis su boruları PVC tipi olup TSE belgeli ürünler kullanılmaktadır. Lavabo ve duş vitrifiye ve armatürleri verilmemekte, özel seçilmesi gerektiği için müşteriye bırakılmıştır. Su sayacı ve bina dışı bağlantıları müşteri tarafından yapılmaktadır. | |
| TEMEL VE BETON | ||
| Karmod Prefabrik tarafından verilecek beton planına (temel boyutları) uygun zemin betonu dökülmelidir. Zemin betonu ve zemin etüdü alıcıya aittir. Bina zemin betonuna ankrajlarla ve çelik dübellerle tesbit edilmektedir. Demirli radye temel veya çelik hasırlı zemin hazırlanmalıdır. Bütün hafriyat işlemleri müşteri sorumluluğundadır. | ||
| GARANTİ KAPSAMI | ||
| Karmod Prefabrik Yapı teknolojileri ileri teknoloji ile üretilmiş olduğu ürünler ;imalat ve montaj hatalarına karşı 1 yıl garantilidir. Karmod markalı alimünyum ve yapışkan etiketler çıkarıldığında garanti kapsamından çıkarılmaktadır. Arıza durumunda arıza tespitinin doğru yapılıp arızayı gidermek amacı ile uygun malzeme ve ekibin gönderilmesi için Karmod tarafından istenilen belgeler ve arızsalı yere ait 30 cm 2 m ve 10 m uzaklıklardan çekimiş fotoğrafların gönderilmesi zorunludur. Aksi takdirde ürün garanti kapsamında olsa dahi servis gönderimi yapılmayacaktır. | ||
Karmod Teknik Özelliklerde Değişiklik Yapma Hakkına Sahiptir.
